Mitkä ovat suunnitteluerot 3- ja 4-linkkisten kääntyvien liittimien välillä, ja miten niiden välillä pitäisi valita?

Kääntyvä edelläkävijäkokoonpano on kompakti mutta toiminnan kannalta kriittinen komponentti aluksen ankkurointijärjestelmässä. Ankkurin ja pääankkuriketjun väliin sijoitettuna se estää vääntöä muodostumasta ketjuun, kun alus heiluu tai heiluu tuulessa, virtauksessa ja aalloissa. Ilman oikein valittua kääntökokoonpanoa ketju voi taipua, mikä johtaa liialliseen kulumiseen, jumittumiseen villikissaan ja jopa ankkurointivirheeseen.

Tämä opas tarjoaa jäsennellyn, sääntöihin perustuvan vertailun kahden hallitsevan kokoonpanon välillä - 3-link- ja4-lenkkeiset kääntyvät edelläkävijät— ja tarjoaa selkeät päätöksentekokriteerit alustyypeille, tilarajoitteille ja luokkayhteiskunnan vaatimuksille.

Suunnittelustandardit ja materiaalispesifikaatiot

Molemmat kokoonpanot on valmistettu ISO 1704:n (laivanrakennus – nasta-ankkuriketjut) mukaisesti, ja ne valmistetaan tyypillisesti luokan 2 tai 3 seosteräksestä tai hiiliteräksestä lämpökäsitellyillä ja kestäviksi testatuilla komponenteilla.

Kaikilla kääntyvillä edelläkävijöillä on oltava valtuutetun luokituslaitoksen, kuten DNV-GL, ABS, BV, LR tai NK, myöntämä testitodistus. Todistukseen tulee sisältyä todisteet kuormitustestitulokset, murtokuormitusarvot (jos sovellettavissa), materiaalin jäljitettävyys ja mittojen todentaminen.

Rakenteellinen ero: Komponenttien järjestely

Toiminnallinen ero näiden kahden mallin välillä on linkkien määrä ja kytkentäjärjestys, mikä vaikuttaa suoraan mittojen pituuteen, yhteensopivuuteen kahleiden kanssa ja vaihdettavuuteen.

3-Link Swivel Forerunner -kokoonpano

Sisältää EL + SW + EL (suurennettu linkki + kääntö + suurennettu linkki). Tämä kompakti kokoonpano jättää pois päätylenkin, mikä johtaa lyhyempään aksiaaliseen kokonaispituuteen. Se on suunniteltu asennuksiin, joissa tilaa ankkuritaskun tai villikissan ympärillä on rajoitetusti. Kuitenkin, koska päätylinkki puuttuu, ankkuripuolen liitäntä vaatii tyypillisesti erillisen sakkelin tai mukautetun rajapinnan.

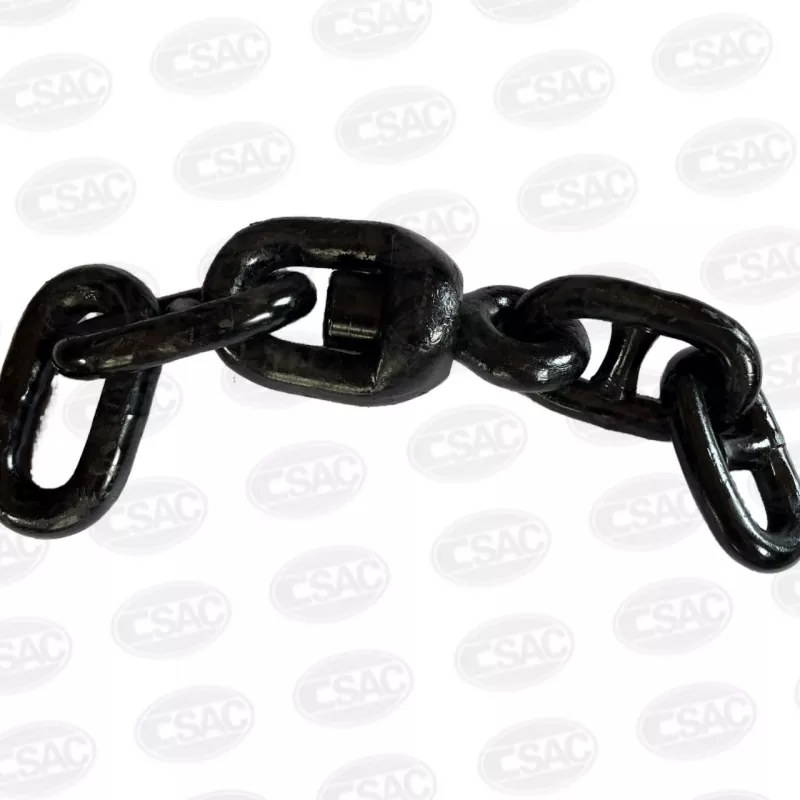

4-Link Swivel Forerunner -kokoonpano

Sisältää E + EL + SW + EL (päätylinkki + suurennettu linkki + kääntö + suurennettu linkki). Päätylenkin (E-linkki) olemassaolo tarjoaa suuremman sisäisen aukon, joka on erityisesti muotoiltu tavallisen D-tyypin ankkurisakkelille. Tästä järjestelystä on tullut alan normi valtameriliikenteessä käyville kauppa-aluksille, ja se tarjoaa erinomaisen liitettävyyden, helpomman vaihdon ja laajemman yhteensopivuuden valmiiden kahleiden kanssa.

Yhteenveto vertailusta

Valintakriteerit – Käytännön päätöksentekokehys

Valinta 3-linkin ja4-linkkimallit eivät ole mielivaltaisia. Sen tulisi perustua seuraaviin teknisiin ja toiminnallisiin parametreihin.

Tilan rajoitukset

Jos ankkuriketjulokero, hawse pipe tai wildcat tasku asettaa tiukan rajan edeltäjäkokoonpanon kokonaispituudelle, 3-lenkkityyppi tarjoaa lyhyemmän vaihtoehdon, joka mahtuu sinne, missä 4-lenkki ei mahdu. Tarkista aina sisään vedetty säilytyspituus aluksen yleisistä järjestelypiirustuksista.

Aluksen tyyppi ja toimintaprofiili

Valtamerellä kulkevat kauppa-alukset (irtolastialukset, konttialukset, säiliöalukset) – Valitse 4-linkin kokoonpano. Tämä on standardoitu valinta suurille laivastoille, mikä varmistaa, että varaosat ovat helposti saatavilla kaikilta maailmanlaajuisilta satamatoimittajilta ja että luokan katsastajat eivät löydä yhteensopivuusongelmia.

Hinaajat, offshore-huoltoalukset, sisävesialukset ja pienemmät työveneet – 3-lenkki voi olla hyväksyttävä tai jopa parempi, jos lyhennetty pituus ei vaaranna sakkeliliitosta ja että kokoonpanon työkuormitusraja (WLL) vastaa tai ylittää pääketjun.

Ketjun halkaisijan ja laadun yhteensopivuus

Kokoonpanosta riippumatta kääntyvän edelläkävijän mitat on sovitettava ketjun nimelliseen halkaisijaan (tyypillisesti 12,5–162 mm). Varmista, että edeltävien komponenttien luokka (2 tai 3) on sama tai korkeampi kuin ensisijaisen ankkuriketjun. Luokkien sekoittamista ei suositella, ellei luokituslaitos ole erikseen hyväksynyt sitä.

Luokituslaitos ja lakisääteiset vaatimukset

Tutustu aluksen lippuvaltion ja luokkayhdistyksen soveltuviin sääntöihin. Jotkin luokkamerkinnät edellyttävät lisäväsymisanalyysiä tai vähimmäistakokuormitusmarginaaleja kääntökomponenteille. Hanki aina valmistajilta, joilla on tyyppihyväksyntätodistukset kyseiselle laadulle ja kokoalueelle, ja pyydä täydellinen materiaalitestiraportti (MTR) ennen asennusta.

Johtopäätös ja suositus

Valinta 3- ja 4-linkin välilläkääntyvät edelläkävijätviime kädessä riippuu kompaktin ja liitettävyyden välisestä kompromissista.

Suurimmalle osalle kaupallisista syvänmeren aluksista 4-linkkityyppi on ehdoton standardi – se tarjoaa suoraviivaisen kahleen kytkemisen, varaosien maailmanlaajuisen saatavuuden ja kaikkien tärkeimpien luokituslaitosten yksiselitteisen hyväksynnän.

Pienen vetoisuuden, tiukan tilan tai erikoisalusten osalta 3-linkkikokoonpano tarjoaa käyttökelpoisen ratkaisun edellyttäen, että liitäntäkahvan käyttöliittymä on huolellisesti suunniteltu ja kokoonpanon lujuus on täysin dokumentoitu.

Viimeisenä vaiheena on erittäin suositeltavaa ottaa kiinnityslaitteiden valmistaja ja paikalla oleva luokan katsastaja mukaan suunnittelu- tai vaihtovaiheeseen. Vain vertaamalla edelläkävijän mitat, tiivistyskuorma ja materiaalitodistus aluksen erityiseen ankkurinkäsittelyjärjestelmään voidaan varmistaa turvallinen, vaatimustenmukainen ja toiminnallisesti järkevä valinta.
