Kun aloin vertailla syvänmeren ja rannikkoalusten erilaisia kiinnitysratkaisuja, törmäsin jatkuvasti yhteen telakoiden, katsastajien ja kokeneiden kapteenien suositukseen:Nastalinkkiankkuriketjut. Ajan myötä huomasin, miksi asiantuntijat kloZhongnanja muut vakavat laivavalmistajat luottavat tähän malliin aina, kun ihmisten turvallisuus, luokitussäännöt ja käyttöaika eivät ole neuvoteltavissa. Sen sijaan, että ajattelisin ketjua yleisenä teräshyödykkeenä, käsittelen sitä nyt strategisena komponenttina, joka määrittää, pitääkö alus asemassa, pitääkö miehistön turvassa ja suojaako kalliita omaisuutta todellisissa myrskyissä.
Tässä oppaassa en yritä myydä sinulle tiettyä mallia tai halkaisijaa. Tavoitteeni on käydä läpi todelliset kysymykset, joita ostajat kysyvät valitessaan ankkuriketjuja, ja selittää, kuinka kokenut toimittaja pitääZhongnanlähestyy suunnittelua ja testausta ja näyttää, missä paremmat ketjut säästävät hiljaa rahaa koko käyttöikänsä ajan. Jos olet kyllästynyt murehtimaan odottamattomista vioista, epäjohdonmukaisista varmenteista tai luvattua nopeammin ruostuvista ketjuista, juuri tämän keskustelun olet todennäköisesti halunnut teknisen myyntiinsinöörin kanssa.
Kun istun laivastonjohtajien tai laivanomistajien kanssa, heidän suurin pelko ei koskaan ole itse ketjun ostohinta. He ovat huolissaan ankkurien vetämisestä lähellä vilkasta satamaa, ankkurien epäonnistumisesta äkillisen myrskyn aikana tai luokitusten katsastajien karistamasta aluksen, koska ketju ei täytä testivaatimuksia. Kaikki nämä ongelmat alkavat yhdestä yksinkertaisesta valinnasta: mihin toimittajaan he luottavatNastalinkkiankkuriketjut.
Laadukkaat nastaketjut on valmistettu merikäyttöisistä seosteräksistä, hitsattu ja lämpökäsitelty tiukasti valvotuissa olosuhteissa ja sitten testattu kansainvälisten standardien, kuten ISO 1704, ja suurten luokituslaitosten (ABS, LR, DNV, BV, CCS ja muut) sääntöjen mukaisesti. Nämä testit läpäisevä ketju ei ole "yli suunniteltua" luksusta; se on luotettavuuden vähimmäistaso, jota useimmat nykyaikaiset laivanvarustajat odottavat, kun ihmishenkiä ja useiden miljoonien dollarien rungot ovat vaakalaudalla.
Toisaalta halpa, huonosti hallittu ketju tuo mukanaan näkymättömiä riskejä. Huonosta hitsauksesta, epäjohdonmukaisesta lämpökäsittelystä tai huonolaatuisesta teräksestä johtuvat mikrohalkeamat jäävät usein piiloon, kunnes linja on raskaasti kuormitettu huonolla säällä. Epäonnistuminen sillä hetkellä ei tarkoita vain katkennutta linkkiä; se voi johtaa ankkurien katoamiseen, rungon vaurioitumiseen, ajautumiseen liikenneväylille ja päivien kalliisiin korjauksiin ja tutkimuksiin. Kun otat nämä kustannukset huomioon, maksat hieman enemmän täysin sertifioiduista ja jäljitettävistä ketjuista näyttää konservatiiviselta, ei ylelliseltä.
Tästä syystä valmistaja, kutenZhongnan, jolla on vuosikymmenten kokemus laivojen ankkuriketjuista ja offshore-kiinnitysketjuista ja laajamittaista testauskapasiteettia, on usein telakojen ja EPC-urakoitsijoiden suosiossa. Kansainvälisten luokituslaitosten auditoima johdonmukainen prosessi antaa ostajille luottamusta siihen, että jokainen ketjuerä käyttäytyy juuri niin kuin piirustukset ja todistukset lupaavat.

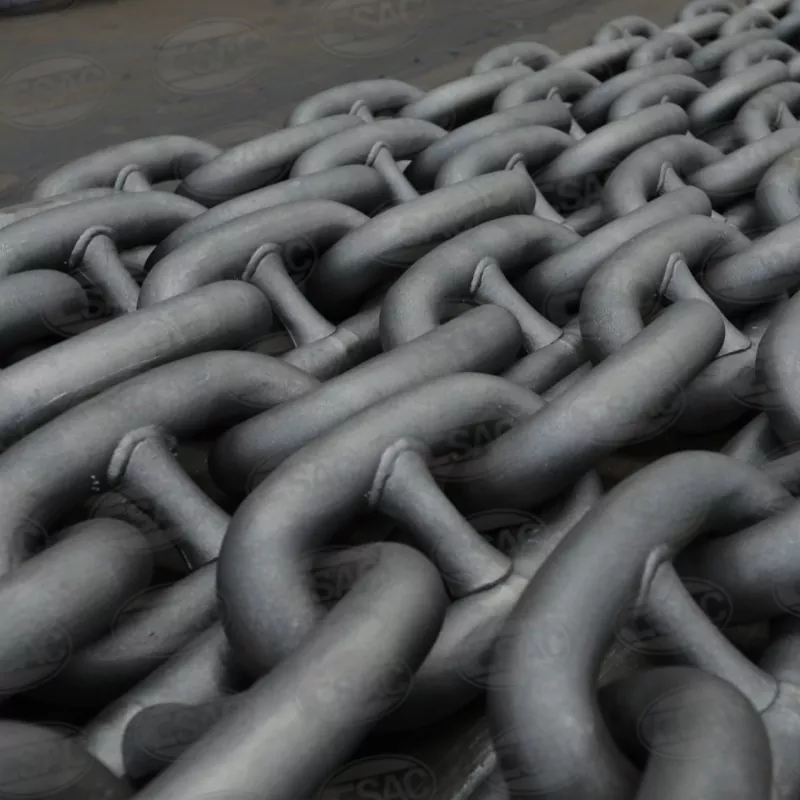

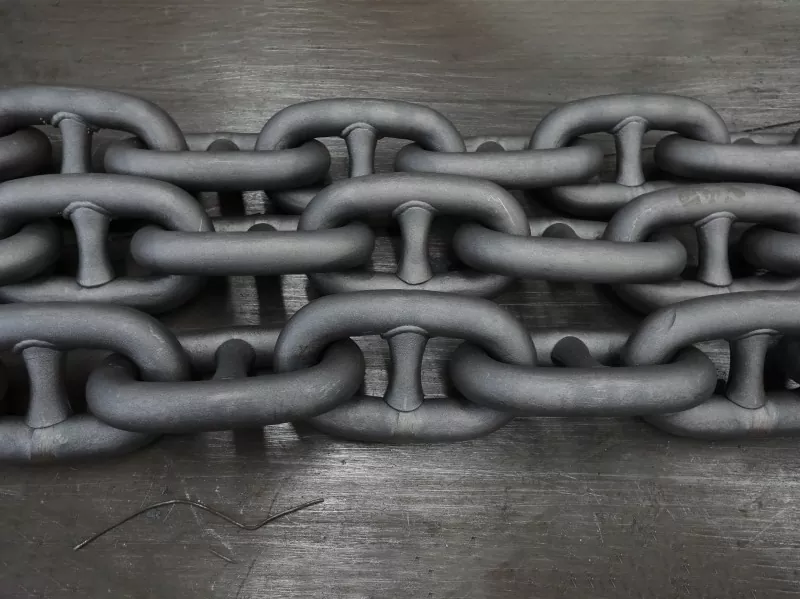

Ennen kuin vertaan toimittajia, varmistan aina, että pöydän ympärillä oleva tiimi ymmärtää täysin, mikä tekee nastalinkkien suunnittelusta erityisen. Jokainen nastalinkkiketjun lenkki sisältää kiinteän tangon (nastan) keskellä. Tämä yksinkertainen tanko parantaa dramaattisesti ketjun käyttäytymistä kuormituksen alaisena ja tuulilasin mustassa. Se estää lenkin muodonmuutosta kapeaksi soikeaksi, vähentää taittumista ja jakaa kuorman tasaisemmin linkistä toiseen.
Sitä vastoin nastattomista ketjuista puuttuu tämä sisäinen tanko. Ne ovat kevyempiä ja joustavampia, mikä on hyödyllistä joissakin kiinnitysmalleissa, mutta ne eivät ole ensisijainen valinta laivan ensisijaiseen ankkurointiin, jossa odotetaan suuria kuormia ja toistuvaa käsittelyä vinssin läpi. Monissa projekteissa, joissa työskentelen, nastattomia malleja käytetään tietyissä offshore-ankkurointikohteissa, kun taas nastalinkkiketjut ovat edelleen pääaluksen ankkuriköysi.
Toinen tärkeä suunnittelukohta on halkaisijoiden ja laatujen valikoima. Toimittaja kutenZhongnantarjoaa tyypillisesti ankkuriketjuja, joiden halkaisija on noin 16 mm aina yli 160 mm:iin, luokissa 2 ja 3 tavallisiin laivasovelluksiin ja vahvempiin lujuusluokkiin, kuten R3 ja sitä pidemmät offshore-kiinnityksiin. Muut hyvämaineiset valmistajat ympäri maailmaa noudattavat samanlaista mallia U2/U3- tai Grade 2/3 -ketjuilla laivoille ja R3/R4-tyypeillä vaativiin offshore-töihin.
Jotta erot olisivat selvempiä, rakennan usein alla olevan kaltaisen nopean vertailutaulukon sisäisiä keskusteluja varten. Arvot vaihtelevat toimittajan ja standardin mukaan, mutta rakenne auttaa kaikkia pöydän ääressä näkemään, mitä he valitsevat ja miksi laadulla on väliä.
| Ketjun luokka | Tyypillinen halkaisijaalue | Tyypilliset sovellukset | Mitä Varoitan |
|---|---|---|---|

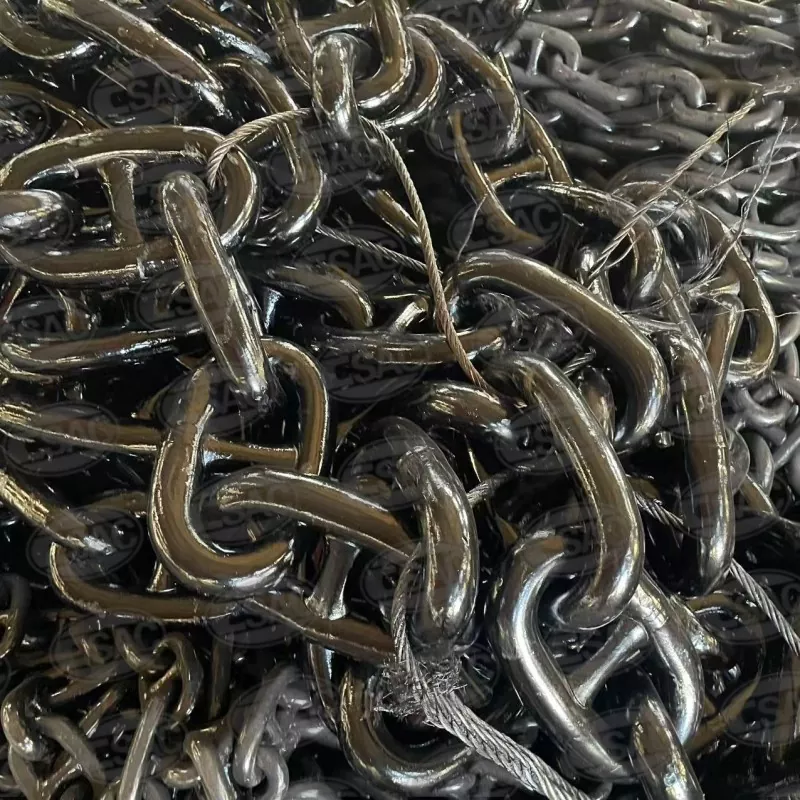

| Luokka 2 / U2 | ~16 mm – 122 mm | Kauppa-alukset, rannikkoalukset, yleisankkurointi | Tasapainoinen voima ja paino, hyvä väsymiskestävyys, luokassa laajalti hyväksytty |
| Luokka 3 / U3 | ~20 mm – 162 mm | Suuremmat alukset, ankarammat ympäristöt, kun tarvitaan suurempia todisteita ja murtumia | Suurempi lujuus, mutta vaatii silti tiukkaa hitsausta ja lämpökäsittelyä haurauden välttämiseksi |
| R3 / R3S / R4 | ~58 mm – 162 mm | Offshore-kiinnityslinjat, FPSO:t, alustat ja kriittiset syvän veden järjestelmät | Erittäin suuret kuormat; Vaadin täydellistä jäljitettävyyttä, yksityiskohtaisia testiraportteja ja hyvämaineisia tehtaita |
Kun tiedät, minkä mallin ja laatuperheen parissa työskentelet, on paljon helpompaa sovittaa ketju alukseesi, kiinnitysasetteluisi ja säädöskehykseen, jossa toimit.
"Oikean" ketjun valitseminen ei ole koskaan vain suurimman tai vahvimman vaihtoehdon valitsemista luettelosta. Aloitan yleensä kolmella kysymysryhmällä: miltä alus näyttää, millaisen ympäristön se kohtaa ja mitä säännöt sanovat.
Alustietojen osalta tarkastelen uppoumaa, pituutta, tuulen pinta-alaa ja sitä, kuinka alus todella toimii. Rannikon rahtilaiva, jossa käy usein satamissa ja jossa ankkurointisyvyydet ovat suhteellisen matalat, ei tarvitse samaa kokoonpanoa kuin syvänmeren offshore-tukialus, joka voi olla koukussa päiviä ankaralla säällä. Nämä erot vaikuttavat sekä ketjun halkaisijaan että laatuun.
Ympäristöolosuhteet tulevat seuraavaksi. Aallonkorkeus, virtaus, tuulen kuviot, merenpohjan tyyppi ja veden syvyys muuttavat kaikki ketjun dynaamisia kuormituksia. Esimerkiksi pehmeässä mudassa pitkillä tähteillä ketju lepää merenpohjan poikki ja kitka tekee suuren osan työstä. Jyrkemmissä, kallioisemmissa kiinnityspisteissä kuormitusjaksot voivat olla ankarampia ja vahvemmat luokan 3 ketjut tulevat houkuttelevimmiksi, koska ne tarjoavat suuremman kestävyys- ja murtokuorman suunnilleen samalla halkaisijalla kuin luokan 2 lenkit.
Lopuksi katson tarkasti asiaankuuluvat säännöt. Luokituslaitokset ja lippuhallinnot asettavat vähimmäisvaatimukset ankkuriketjun pituudelle, halkaisijalle ja luokalle alustyypin ja vetoisuuden perusteella. Tässä on hyödyllistä, että valmistajat, kutenZhongnanSuunnittele ja testaa jo niitäNastalinkkiankkuriketjutnäitä standardeja vastaan, joten luettelot ja piirustukset osoittavat selvästi, mitkä ketjut täyttävät mitkä luokkamerkinnät.
Näiden perusasioiden lisäksi harkitsen aina korroosiosuojaa ja pinnan viimeistelyä. Kuumasinkitys tarjoaa vankan pitkän aikavälin korroosionkestävyyden, mikä on usein suositeltua ketjuille, jotka näkevät usein upotus- ja kuivausjaksot, kun taas mustat bitumipinnoitteet voivat olla kustannustehokas valinta joillekin omistajille. Paras vaihtoehto riippuu siitä, kuinka usein ketjua tarkastetaan, kuinka aggressiivinen paikallinen ympäristö on ja onko paino vai hinta rajoittava tekijä projektissa.
Kaukaa katsottuna jokainen ankkurointijärjestelmä näyttää samalta: ankkuri, köysi ja alus. Erot tulevat ilmeisiksi, kun jotain epätavallista tapahtuu. Kokemukseni mukaanNastalinkkiankkuriketjutniillä on kolme erittäin käytännöllistä etua köysi- tai nastattomiin ketjujärjestelmiin verrattuna monissa tosielämän skenaarioissa.
Ensinnäkin tuulien ja villikissan hallinta on ennakoitavissa. Jokaisen lenkin nastat auttavat ketjua istumaan kunnolla mustan taskuissa, mikä vähentää hyppyjä ja äkillisiä iskuja. Tämä johtaa sujuvampiin toimintoihin etukannella, vähemmän tuulien kulumiseen ja harvemmin ketjun hyppäämiseen kuorman alaisena, kun alus haukottelee ankkurissa.
Toiseksi nastaketjut tarjoavat suuren painon metriä kohden, mikä auttaa luomaan klassisen ajojohdon muodon, joka imee aaltoja ja puuskia. Vaikka tuuli voimistuu, ketjun alemmat osat voivat jäädä merenpohjaan, mikä mahdollistaa ankkurin vaakasuoran vetovoiman ja vähentää vetäytymismahdollisuutta. Teräsköysi tai synteettiset köydet voivat olla erinomaisia huolellisesti suunnitelluissa kiinnityspaikoissa, mutta ne eivät luonnollisesti luo samaa raskasta ajojohtoa ilman lisälaitteita tai uppoa.
Kolmanneksi nastalinkkiketjut ovat anteeksiantavia sekalalustoissa ja vanhemmassa infrastruktuurissa. Monet portit, ankkurituulettimet ja ketjun pysäyttimet suunniteltiin nastalinkin geometriaa ajatellen. Kun työskentelen omistajien kanssa, jotka toimivat alueilla, joilla on sekoitettuja tiloja ja rajoitettu tuki, nastalinkkiratkaisut integroituvat usein helpommin kuin vaihtoehtoiset järjestelmät, jotka vaativat mukautettuja rumpuja, erikoisliittimiä tai erittäin erityisiä käsittelymenetelmiä.
Nastattomilla ketjuilla on edelleen paikkansa, varsinkin painoherkissä offshore-kiinnityskuvioissa, joissa joustavuus on tärkeämpää kuin yhteensopivuus perinteisten vinssien kanssa. Pointti ei ole siinä, että yksi malli olisi "parempi" joka tapauksessa, vaan se, että nastalenkkiketjujen vahvuuksien ymmärtäminen helpottaa vankan, vähävaikutteisen ankkurointijärjestelmän suunnittelua.
Kun tiedän tekniset vaatimukset, tärkein päätös on toimittaja. Hyvämaineinen ketjujen valmistaja tekee muutakin kuin vain hitsaa teräslenkkejä. He hallitsevat raaka-aineita, lämpökäsittelyä, testausta, sertifiointia ja dokumentointia tavalla, joka antaa sinulle luottamusta seuraaville 20 vuodelle.
Sellaisen yrityksen kanssaZhongnanAloitan tarkastelemalla perusasioita: toimintavuodet, tuotantokapasiteetti ja fokus. Laivojen ankkuriketjujen ja offshore-kiinnitysketjujen asiantuntijana, jolla on vuosikymmenten kokemus ja vuosikapasiteetti kymmenissä tuhansissa tonneissa mitattuna, he pitävät ankkuriketjuja selkeästi ydinliiketoimintaansa eikä sivutuotteena. Tämä keskittymisaste tarkoittaa yleensä parempaa prosessinhallintaa ja vakaampaa laatua ajan myötä.
Seuraavaksi tutkin sertifikaatteja ja standardeja. Haluan nähdä, että tehdas toimii ISO- ja GB-standardien mukaisesti ankkuriketjujen osalta ja että sen tuotteet ovat laivastoni tärkeimpien luokituslaitosten hyväksymiä. Etsin myös täyden mittakaavan todisteita ja murtokuormituksen testaustiloja sekä hitsausprosessien pätevyyksiä ja vankkoja tarkastuspöytäkirjoja. Jos toimittaja ei pysty näyttämään oikeita testitietoja tai jäljitettäviä lämpölukuja ketjuilleen, käsittelen sitä punaisena lippuna.
Arvioin sitten teknisen tuen ja räätälöintivaihtoehdot. Hyvä valmistaja voi auttaa säätämään ketjun pituutta lyöntikohtaisesti, liittämään lisävarusteita, kuten kahleita ja kääntökappaleita, ja pintakäsittelyjä projektiin sopivaksi. He voivat myös neuvoa, milloin korkeampi lujuusluokka on järkevä tai milloin konservatiivisempi Grade 2 -ketju on parempi valinta aluksen todellisen toiminnan perusteella.
Lopuksi kiinnitän huomiota reagointikykyyn ja viestintään. Kun lähetän piirustuksia tai teknisiä tietoja, odotan yksityiskohtaista palautetta, en vain hintaa ja toimituspäivää. Tavalla, jolla toimittaja vastaa teknisiin kysymyksiin ennen tilausta, kuvastaa usein sitä, kuinka he tukevat sinua, jos jotain odottamatonta tapahtuu vuosien kuluttua.
Parastakin ketjua voidaan käyttää väärin varhaiseläkkeelle. Kun autan asiakkaita laatimaan huoltosuunnitelmia, keskityn muutamaan kurinalaiseen tottumukseen, jotka pidentävät dramaattisesti ketjun käyttöikää ja vähentävät ikäviä yllätyksiä kyselyiden aikana.
Kun nämä tavat yhdistetään korkeaan laatuunNastalinkkiankkuriketjut, Tuloksena on miehistön rauhallisempi elämä, vähemmän päänsärkyä luokkatutkimuksissa ja paljon ennakoitavampi vaihtosykli, joka voidaan sisällyttää pitkän aikavälin budjetteihin hätäkorjausten sijaan.
Puhtaasti oston näkökulmasta halvemmat ketjut näyttävät aina houkuttelevilta. Mutta kun rakennan yksinkertaisen omistuskustannusmallin asiakkaiden kanssa, he ymmärtävät nopeasti, miksi korkealaatuiset ketjut vakiintuneilta toimittajilta ovat yleensä järkevämpi taloudellinen valinta.
Kuvittele kaksi sarjaa ketjuja. Yksi niistä on alhaisemmat kustannukset, rajoitettu sertifikaatti ja tuntemattomat teräslähteet. Toinen on täysin sertifioitu valmistajalta, kutenZhongnan, jolla on todistetut hitsausmenetelmät, luokitushyväksynnät ja pitkä kokemus vastaavista aluksista. Jos ensimmäinen ketju on vaihdettava useita vuosia aikaisemmin korroosion tai väsymisen vuoksi tai jos se aiheuttaa yksittäisen vakavan seisokki- tai vaurioitumisen, näkyvät säästöt katoavat välittömästi.
Muutan tämän usein selkeiksi luvuiksi: hankintahinta metriä kohti jaettuna odotettavissa olevilla käyttövuosilla plus arvioidut tarkastus-, huolto- ja mahdolliset seisokit. Kun omistajat näkevät, että hieman kalliimmalla ketjulla, jolla on pidempi ja ennakoitavampi käyttöikä, on itse asiassa pienemmät vuosikustannukset, päivityspäätös on paljon helpompi puolustaa sisäisesti.
Laskentataulukon lisäksi on myös kysymys maineesta ja mielenrauhasta. Nykyaikaisiin runkoihin, elektroniikkaan ja turvalaitteisiin jo investoineet operaattorit eivät halua vaarantaa koko järjestelmää epäluotettavalla ankkurointiköydellä. Tässä yhteydessä palkkion määrittäminenNastalinkkiankkuriketjutnäyttää luonnolliselta jatkolta yhtiön laajempaan sitoutumiseen turvallisuuteen ja luotettavuuteen.
Q1. Mikä on tärkein ero nastalinkin ja nastattomien ankkuriketjujen välillä?
Nastalinkkiketjussa on kiinteä tanko jokaisen lenkin keskellä, mikä auttaa ketjua säilyttämään muotonsa, vähentää taittumista ja parantaa sen juoksemista vinssin yli, kun taas nastattomissa ketjuissa ei ole sisäpuolista tankoa, mikä tekee niistä kevyempiä ja joustavampia, mutta yleensä vähemmän vakaita perinteisissä laivan vinssissä ja vähemmän kestäviä muodonmuutoksia vastaan suurissa kuormituksessa.
Q2. Mitkä standardit ja sertifikaatit laadukkaiden ankkuriketjujen tulee täyttää?
Useimmissa kaupallisissa ja offshore-sovelluksissa etsin ISO-ankkuriketjustandardien noudattamista ja vähintään yhdeltä suurelta luokituslaitokselta, kuten ABS:ltä, LR:ltä, DNV:ltä, BV:ltä tai CCS:ltä saatua hyväksyntää, jota tukevat kuormitus- ja murtokuormitustestiraportit ja selkeät merkinnät ketjussa, jotka yhdistävät kunkin pituuden sen sertifikaatteihin ja lämpölukuihin.
Q3. Kuinka kauan ankkuriketjut normaalisti voivat pysyä käytössä?
Todellinen käyttöikä riippuu aluksen tyypistä, ympäristöstä, huollosta ja siitä, kuinka usein ketjua kuormitetaan, mutta hyvillä materiaaleilla, asianmukaisilla pinnoitteilla ja säännöllisellä tarkastuksella monet omistajat suunnittelevat ensisijaisten laivaketjujen käyttöä reilusti yli vuosikymmenen ajan, jolloin yksittäiset lenkit tai osat uusitaan luokan katsastajien vaatimalla tavalla.
Q4. Voinko sekoittaa eri toimittajien ketjuja tai tarvikkeita samassa järjestelmässä?
Se on teknisesti mahdollista, mutta sekoitan komponentteja vain silloin, kun ne kaikki täyttävät samat standardit ja luokkahyväksynnät ja kun toimittaja tai pätevä insinööri vahvistaa lenkin mittojen, tiivistyskuormien ja liitosgeometrian yhteensopivuuden, koska yksi heikko tai yhteensopimaton komponentti voi heikentää koko ketjulinjan lujuutta.
Q5. Mistä tiedän, milloin nastalenkkien ankkuriketju pitäisi vaihtaa?
Luokkamittaussääntöjen lisäksi tarkkailen halkaisijan menetystä, joka johtuu kulumisesta tai korroosiosta sallittujen rajojen yli, näkyviä halkeamia tai vakavia kuoppia hitsausten ja laakeripintojen ympärillä, linkkien venymistä, toistuvia epäonnistumisia NDT-testauksessa ja vaurioita äärimmäisten tapahtumien jälkeen; Kun useita näistä merkeistä ilmaantuu, vaihtamisesta tulee turvallisempi ja taloudellisempi vaihtoehto kuin toistuvista korjauksista.
Q6. Mitä tietoja minun tulee valmistaa ennen kuin otan yhteyttä Zhongnaniin tai muuhun toimittajaan tarjousta varten?
Yleensä kerään alustyypin ja vetoisuuden, vaaditun ketjun laadun ja halkaisijan, jos ne on jo määritelty luokkasäännöissä, kunkin linjan tai laukauksen kokonaispituuden ja kokoonpanon, ensisijaiset pinnoitteet, odotetun käyttöympäristön, mukana olevat luokituslaitokset ja mahdolliset erityisvaatimukset ankkuriketjujen lisävarusteille, jotta toimittaja voi vastata tarkalla, teknisesti järkevällä ehdotuksella yleisen hinnaston sijaan.
Q7. Ovatko galvanoidut ankkuriketjut aina parempia kuin mustaksi maalatut?
Kuumasinkitys tarjoaa erittäin vahvan korroosiosuojan ja sopii erinomaisesti aggressiivisiin meriympäristöihin tai pitkiin huoltoväleihin, mutta se myös lisää kustannuksia ja lisää painoa, kun taas mustat bitumipinnoitteet voivat riittää joihinkin käyttöprofiileihin, joissa tarkastuksia tehdään usein, olosuhteet ovat leudommat tai budjetit ovat tiukat, joten teen valinnan aluksen todellisen toimintamallin ja huoltostrategian perusteella jokaisen yksittäisen sääntömäärän perusteella.
Q8. Voidaanko ankkuriketjuja käyttää pysyviin kiinnityksiin sekä laivanankkureihin?
Kyllä, monissa offshore-projekteissa käytetään nastalinkkiketjuja pysyvissä tai puolipysyvissä kiinnitysköysissä niiden lujuuden ja ennustettavan käyttäytymisen vuoksi, mutta suunnittelu on suunniteltava huolellisesti vastaamaan siiman kireyttä, veden syvyyttä, ympäristövoimia ja liitinlaitteistoa, ja otan aina mukaan sekä ketjun valmistajan että kiinnitysasiantuntijan, kun siirryn laivan standardien ankkurointiasetelmien ulkopuolelle.
Jos olet lukenut tähän asti, tiedät jo, että ankkuriketjujen valinta ei ole vain luetteloharjoitus. Tasapainotat turvallisuuden, määräykset, toimintatodellisuuden ja pitkän aikavälin kustannukset sekä oman laatusiNastalinkkiankkuriketjuton aivan tämän päätöksen keskellä. Työskentely keskittyneen valmistajan kanssa, kutenZhongnan, jossa yhdistyvät pitkä kokemus, moderni tuotanto ja tiukka testaus, antaa sinulle vahvan perustan, jolle rakentaa.
Suunnitteletpa uudisrakennusta, vanhemman aluksen päivittämistä tai offshore-ankkuripaikkojen uudelleensuunnittelua, suosittelen vahvasti näiden tietojen kääntämistä konkreettiseksi keskusteluksi teknisen tiimin kanssa. Jaa aluksen tiedot, ympäristöolosuhteet ja luokkavaatimukset ja pyydä yksityiskohtaisia ehdotuksia yksinkertaisten metrihintojen sijaan. Jos olet valmis siirtymään epävarmuudesta selkeään, pitkän aikavälin ratkaisuun, älä epäröiota meihin yhteyttä, lähetä piirustuksesi ja pyydä räätälöity tarjous tai tekninen konsultaatio jo tänään. Oikeat ketjut eivät vain pidä ankkuriasi; ne tukevat koko toimintasi turvallisuutta ja luotettavuutta monien vuosien ajan.
