Kiinnitysketjuon raskas teräsketju, jota käytetään alusten, offshore-lauttojen tai kelluvien laitteiden kiinnittämiseen merenpohjassa. Sillä on kaksi tehtävää: ensinnäkin se absorboi ja jakaa tuulen, aaltojen, virran ja vuoroveden voimia; ja toiseksi aseman vakaan säilymisen varmistaminen vaihtelevissa meriolosuhteissa.

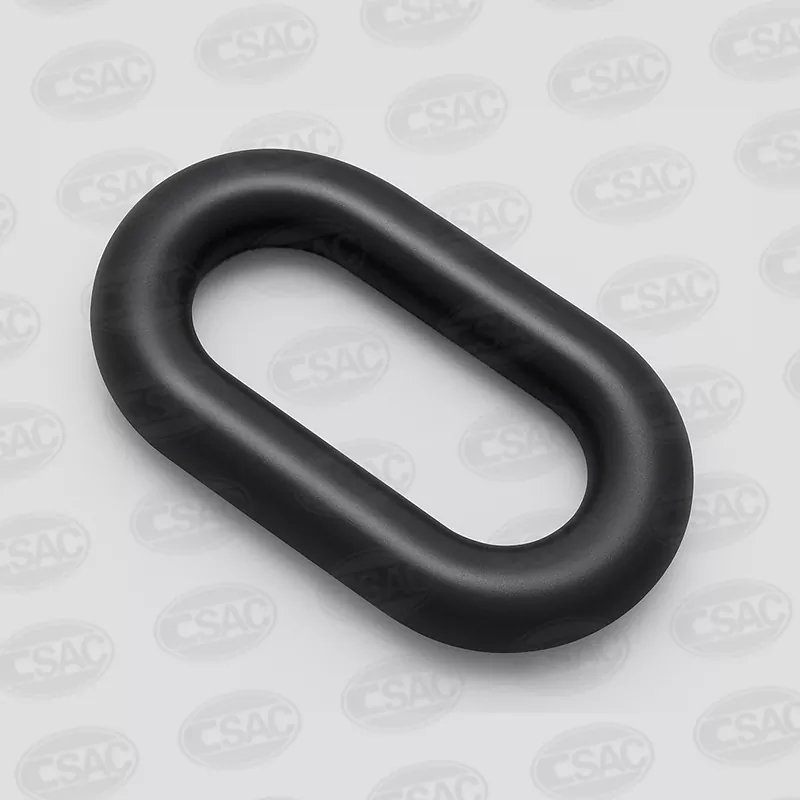

Kiinnitysketju on pohjimmiltaan sarja toisiinsa kytkettyjä teräsketjulenkkejä (nastaton tai nastalinkki), jotka muodostavat kiinnitysköyden kelluvan omaisuuden keulasta tai keulasta merenpohjassa olevaan ankkuriin. Sen on täytettävä korkeat lujuus-, väsymis-, korroosio-, hankaus- ja dynaamisen kuormituksen suorituskykyvaatimukset.
Tyypillisen korkealaatuisen kiinnitysketjun tärkeimmät parametrit voivat sisältää (mutta ei rajoittuen) seuraavat:
| Parametri | Tyypillinen arvo / kuvaus |
|---|---|
| Linkin nimellishalkaisija (d) | esim. 100 mm, 127 mm, 137 mm (suuriin kelluviin offshore-sovelluksiin) |
| Katkokuorma (BL) | Luokittelustandardien määrittelemä, riippuu ketjun laadusta (R3, R4, R5 jne.) |
| Yksikkömassa per metriä (m) | Nastattomat ketjut: m ≈ 19,9 d² (te/m) lenkin halkaisijan mukaan metreinä |
| Youngin moduuli (E) | Tyypilliset arvot: 5,44×10⁷ kN/m² nastattomille; 6,40×10⁷ kN/m² nastaketjulle |
| Ketjun pituus (L) | Riippuu veden syvyydestä, laajuudesta ja ajojohtimien rakenteesta. Esimerkiksi 10 MW puoliupotettavassa 44 m syvyydessä käytettiin ketjun pituuksia ~ 650 m. |
| Väsymisikä / käyttökunto | On tarkistettava dynaamisten kuormien, meren tilan, ketjujen kulumisen, hankauksen yhteydessä merenpohjan kosketuksessa |
Esimerkkinä valmistaja voi toimittaa nastattoman kiinnitysketjun, jonka nimellishalkaisija on 127 mm, yksikköpaino ~0,353 t/m (tutkimuksesta).
Korkea lujuus ja kestävyys– Kiinnitysketjut on suunniteltu kestämään raskaita dynaamisia kuormituksia (tuulesta, aalloista, virrasta) ja ne muodostavat vankan linkin kelluvan materiaalin ja merenpohjan välillä. Niitä suositaan synteettisten linjojen sijaan ankarissa tai pitkäaikaisissa ympäristöissä.
Laajuus ja energian imeytyminen– Oikein suunniteltu ketjun pituus (scope) luo ajoketjun muodon, joka tarjoaa sekä painon että vaakasuuntaisen palautusvoiman. Esimerkiksi pidempi ketju toimii iskunvaimentimena.
Kustannustehokkuus ja elinkaari– Vaikka raskaan ketjun alkukustannukset ovat korkeat, sen käyttöikä, alhainen huolto (verrattuna muihin kiinnitysjärjestelmiin) ja luotettavuus tekevät siitä järkevän sijoituksen. Offshore-tuuliturbiinien kiinnitysketjukustannukset ovat suuri, mutta perusteltu osa järjestelmää.
Tietoisuus kulumisesta ja huollosta– Kuluminen keskittyy usein "hankausosaan", jossa ketju on merenpohjassa ja joutuu liikkeen aiheuttamaan hankaukseen. Säännöllinen tarkastus tarvitaan.
Tulevaisuuden valmius– Kun offshore-asennukset siirtyvät syvemmälle veteen ja kelluvat alustat lisäävät kapasiteettia, ketjujen halkaisijat, pituudet ja väsymiskestävyys lisääntyvät. Parametrien herkkyystutkimukset osoittavat, että pituudella on suuri vaikutus dynaamiseen vasteeseen.
Kiinnitysketju ei siis ole pelkkä "raskas ketju", vaan hienosti suunniteltu komponentti, jonka oikea spesifikaatio vaikuttaa suuresti käyttöturvallisuuteen, kustannuksiin ja pitkäikäisyyteen.
Aloita määrittämällä ympäristökuormitukset (tuuli, aalto, virta), veden syvyys, merenpohjan olosuhteet ja kelluvan omaisuuden liikeverho. Käytä ajoverkkokiinnitysteoriaa määrittääksesi tarvittavan ketjun pituuden, halkaisijan, painon metriä kohti, ankkurikuorman ja turvallisuustekijät. Esimerkiksi: ketjun pituus ja nimellishalkaisija vaikuttavat kireyteen, jäykkyyteen, makuuosan käyttäytymiseen.
Valitse ketjun laatu (esim. R3, R4), lenkkityyppinen (nastaton moniin kiinnityksiin), viimeistely (pinnoitteet, galvanointi, korroosionvaraus). Tarkista valmistajan tiedoista yksikkömassa, murtokuorma, moduuli.
Aseta ketju osiin, kiinnitä ankkuriin ja aluksen kulkureitti. Anna oikea ketjun laajuus (usein 2 × -3 × veden syvyys paikasta riippuen). Varmista, että merenpohjassa makaava osa on riittävä vaimentamaan liikettä; liian lyhyt voi aiheuttaa äkillisiä iskukuormituksia, liian pitkä voi vähentää jäykkyyden palautumista.
Tarkkaile ketjun pituutta, kireyttä, suuntaa, kosketusta merenpohjaan. Käytä mittausmenetelmiä (jarrusatulat, fotogrammetria) linkin venymän tai kulumisen mittaamiseen.
Luo tarkastusohjelma. Tärkeimmät alueet: linkin venyminen, korroosion tunkeutuminen, kuluminen kosketuksessa merenpohjaan, väsymishalkeilu. Vaihda tai uusi ketju tarpeen mukaan.
Slack-taut-efektimatalassa vedessä: liian pitkä ketju voi olla löysä ja aiheuttaa liiallista liikettä; liian lyhyt voi johtaa suureen esijännitykseen ja alentuneeseen turvamarginaaliin. Herkkyysanalyysi osoittaa, että pituus hallitsee.
Kulutusalueet: Hankausosa (jossa ketju koskettaa merenpohjaa) kärsii kulumisesta; seurantaa tarvitaan.
Korroosio ja väsymys: Etenkin meriympäristössä huolto- ja suojakäsittelyt ovat avainasemassa.
Väärä laajuus: Jos ketju ei ole sopiva (pituus vs. veden syvyys vs. voimat), kiinnityksen suorituskyky heikkenee.
Kelluvan tuulen laajeneminen, syvemmät öljy- ja kaasukentät sekä asemien luotettavuuden lisääntyneet vaatimukset, kiinnitysketjut kehittyvät. Keskeisiä trendejä ovat mm.
Nimellishalkaisijoiden ja yksikkömassan kasvu veden syvyyden ja alustan koon kasvaessa. Esimerkiksi tutkimukset osoittavat, että siirtyminen 117 mm:stä 137 mm:iin parantaa turvamarginaalia.
Edistyneet materiaalilaadut ja väsymistä kestävät teräkset pidentävät käyttöikää dynaamisissa kuormituksessa.
Parannetut mittaus- ja valvontatekniikat ketjun tarkastukseen (optiset jarrusatulat, fotogrammetria) parantavat elinkaarihallintaa.
Ketjun pituuden ja dynaamisen käyttäytymisen parempi ymmärtäminen (herkkyysanalyysi), mikä mahdollistaa älykkäämmän suunnittelun, joka vähentää kustannuksia ja säilyttää turvallisuuden.
Integrointi reaaliaikaisiin valvontajärjestelmiin (jännitysanturit, kulumisanturit) mahdollistaa ennakoivan huollon ja vähentää seisokkeja.
Kestävyys: huomioidaan korroosiorajoitukset, ketjuteräksen kierrätettävyys ja kustannustehokas kunnostus verrattuna vaihtoon.
Siksi korkealaatuisen kiinnitysketjun toimittajan valitseminen ei takaa vain nykyistä suorituskykyä vaan myös tulevaisuudenkestävyyttä kehittyville merenkulkuvälineille.
Yleisiä kysymyksiä kiinnitysketjuista
Q1: Mikä ketjun halkaisija tulisi valita tietylle veden syvyydelle ja alustan koolle?
A1: Halkaisija riippuu odotetuista kuormituksista (murtokuormitus, väsymisikä) luokitussääntöjen mukaisesti ja hyödykkeen liikevaijerista. Esimerkiksi tutkimukset osoittavat, että nimellishalkaisijan kasvattaminen vähentää kelluvan alustan vaakasuuntaista liikettä nimellis- ja äärimmäisissä olosuhteissa. Suunnittelijan tulee arvioida veden syvyys, virtaus, aaltoolosuhteet, odotettavissa olevat tasauskuormat ja valita halkaisija, jolla on riittävä turvallisuustekijä.
Q2: Kuinka usein kiinnitysketju tulee tarkastaa ja mitkä ovat tärkeimmät tarkastuskohdat?
A2: Tarkastustiheys riippuu ympäristöstä ja omaisuuden kriittisyydestä. Tärkeimmät tarkastuskohteet ovat linkin venyminen, kuluminen merenpohjan kosketuksessa, korroosion tunkeutuminen, väsymishalkeamat ja ankkuripisteen kunto. Kuluminen keskittyy usein hankausosaan. Tyypillinen vuosi- tai puolivuositarkastus, jota on täydennetty käytönaikaisella seurannalla, on suositeltavaa kriittisissä kiinnityksissä.
